钙钛矿材料与结构：为何“盐”能发电

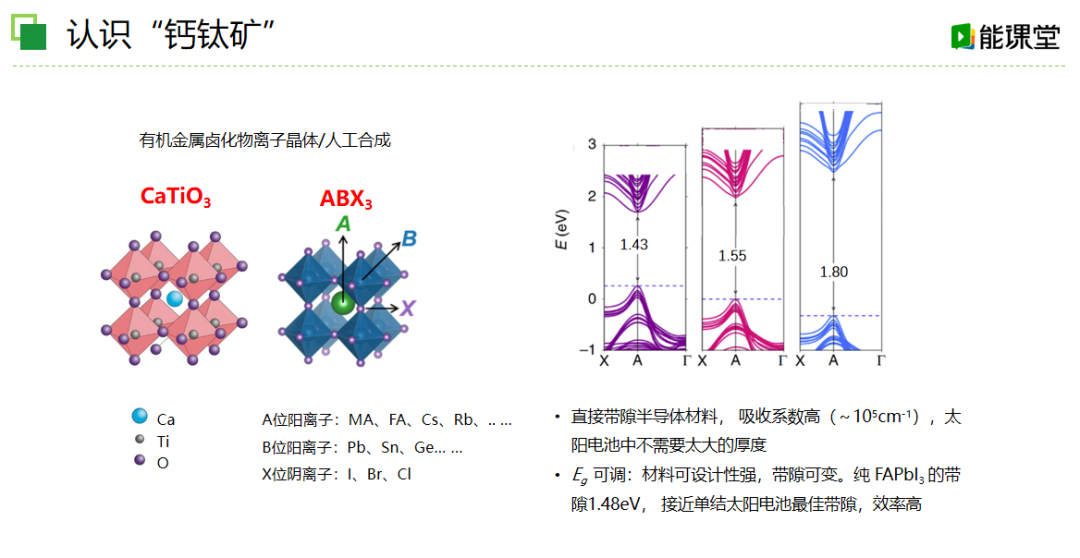

钙钛矿并非矿物，而是通用化学式ABX₃的一类晶体。在光伏应用中，A通常为有机阳离子（CH₃NH₃⁺、FA⁺），B为Pb²⁺或Sn²⁺，X为卤素离子I⁻、Br⁻、Cl⁻。

该结构具有三重优势：

1.高吸收系数：400nm薄膜即可吸收90%以上可见光；

2.长载流子扩散长度：经钝化后可达1–2µm，远超激子扩散需求；

3.可溶液加工：前驱体墨水旋涂、刮涂、狭缝涂布均可成膜，工艺温度≤150°C。

2025年钙钛矿效率与稳定性关键突破

1.实验室效率

–单结：反式结构（p-i-n）经SAM/氧化物双层界面优化，认证效率26.1%（NRELchart,2025-06）。

–叠层：四端钙钛矿/硅串联，总面积1cm²电池稳态效率34.0%（ISFHCalLab）。

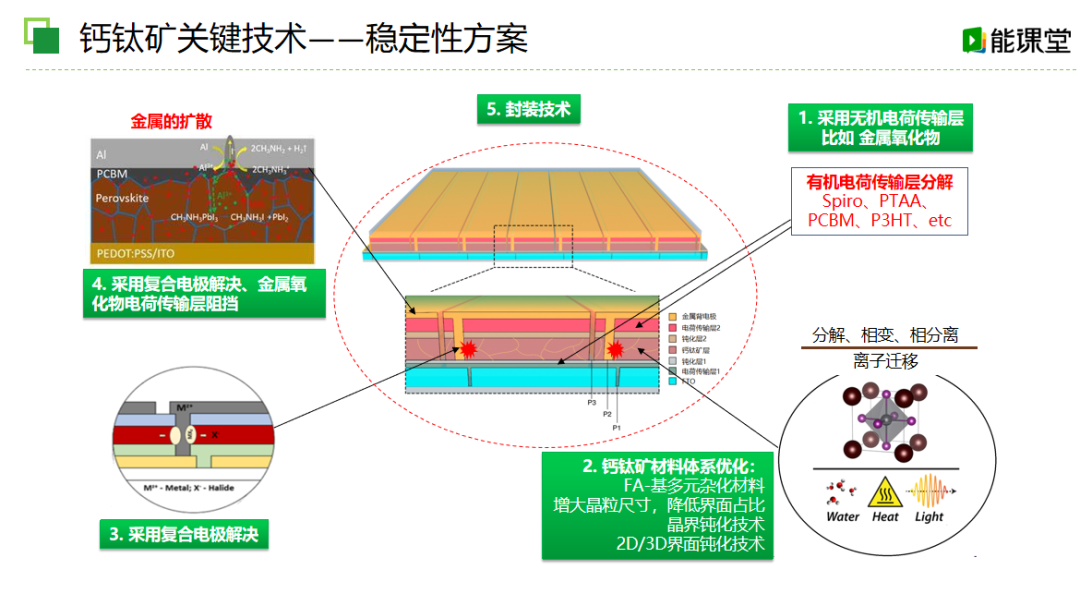

2.稳定性

–湿热：采用石墨烯-聚合物复合封装，85°C/85%RH下1000h效率衰减<5%（昆明理工，Science2025）。

–光照：1-sun连续照射4000h，T₈₀寿命首次突破3000h（华东理工，NatureEnergy2025-04）。

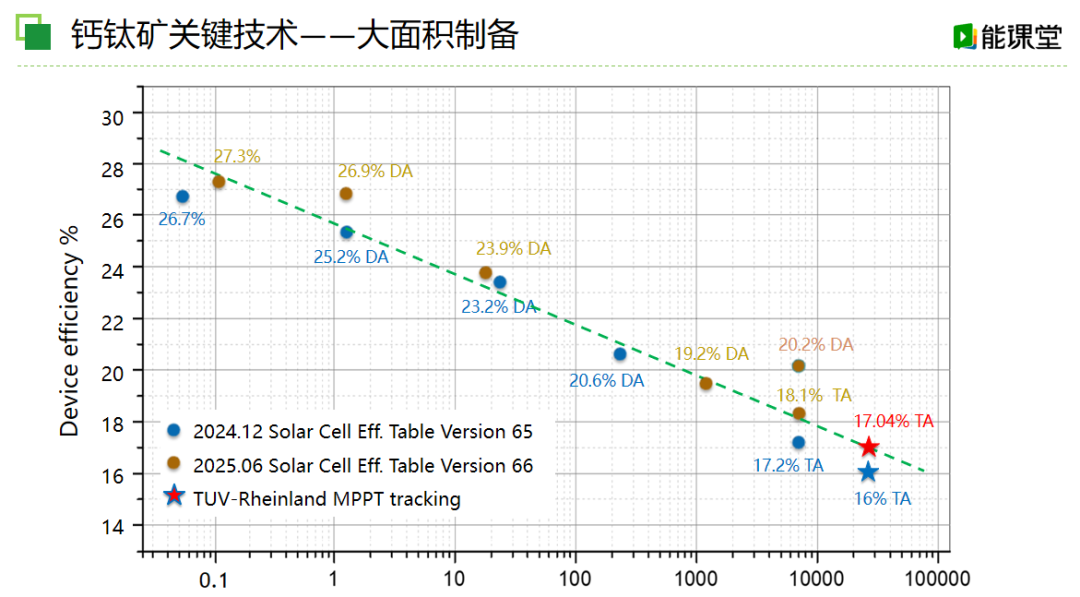

钙钛矿大面积制备与产线良率

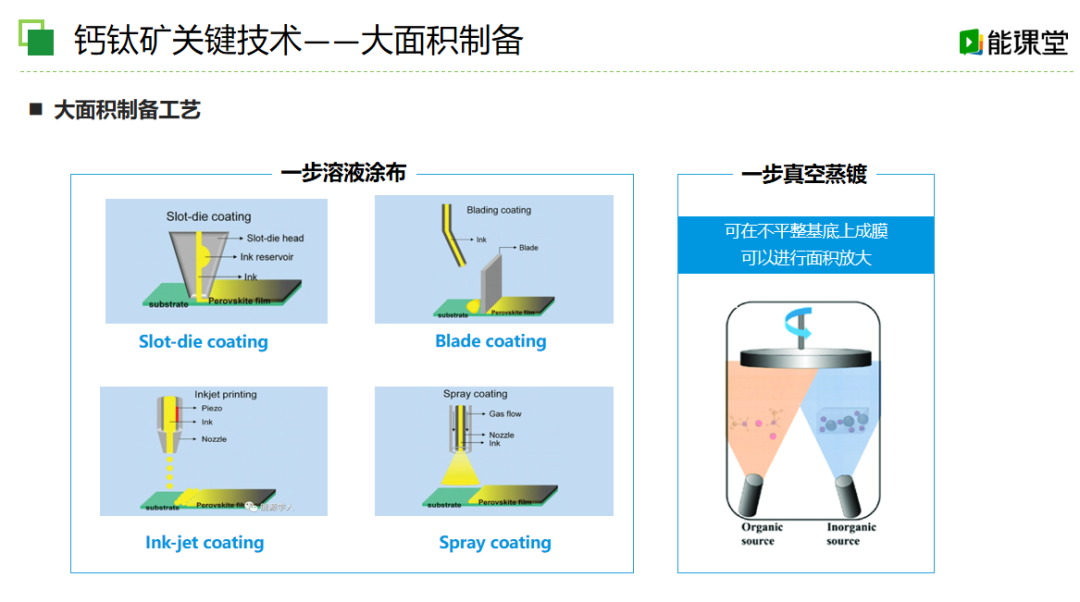

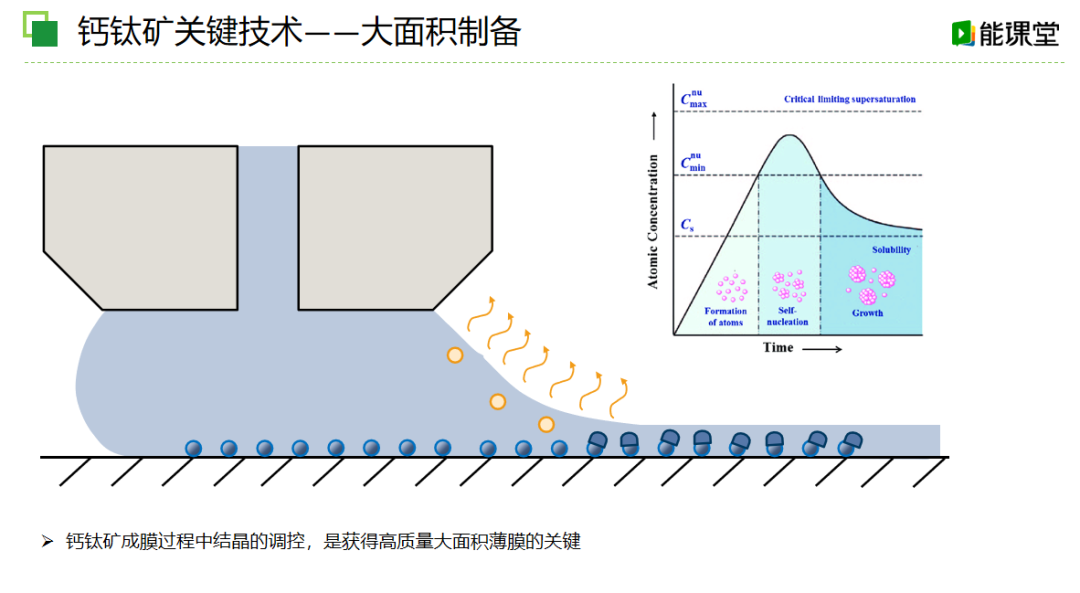

1.涂布-结晶协同控制

–狭缝涂布+气刀辅助干燥：800cm²模组效率20.5%，边缘损失<3%（极电光能）。

–激光划线：皮秒激光532nm，划线速度2.5m/s，热影响区<15µm。

2.设备国产化率

–PVD、RPD、ALD、激光设备国产化率由2021年30%提升至2025年80%，整线投资成本降至0.15USD/W。

钙钛矿应用端进展

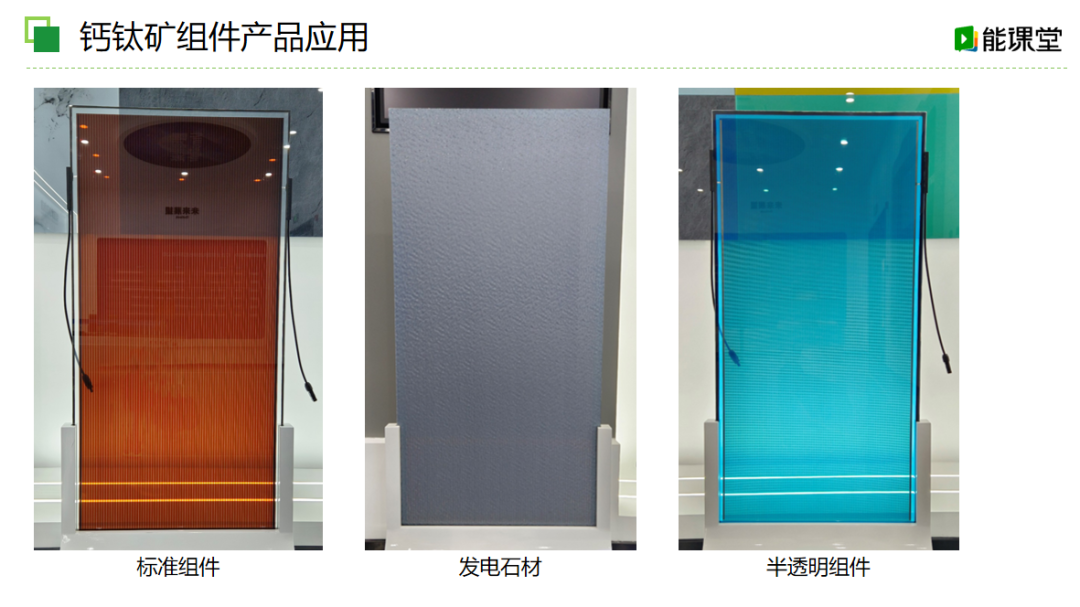

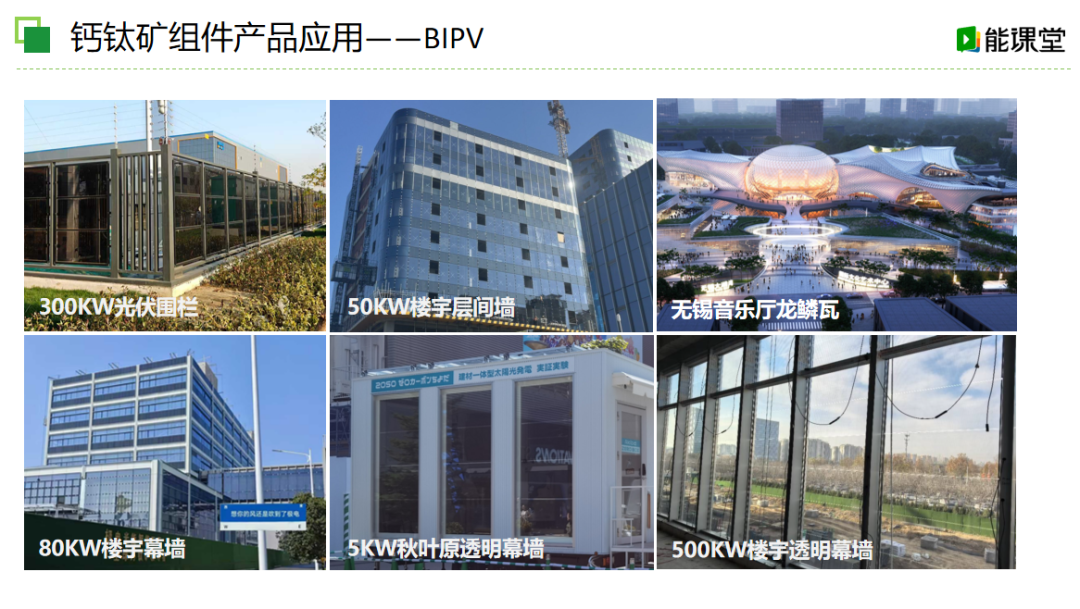

1.分布式与BIPV

–无锡1GW产线已交付0.5m×2m柔性组件，面密度500gm⁻²，弯曲半径3cm，用于嘉兴未来社区屋顶。

–深圳万科中心南立面600m²半透明钙钛矿幕墙，平均透光率30%，年发电量105MWh。

钙钛矿挑战与对策

1.铅毒性

–质量分数0.1gW⁻¹；欧盟RoHS豁免2027年到期。目前Sn²⁺/Ge²⁺体系效率损失3–4%；封装回收方案（EVA-离子交换膜）回收率>95%。

2.工艺窗口窄

–前驱体溶液浓度波动±1%即可导致效率下降5%；在线FTIR闭环控制已在100MW产线验证，良率由65%提升到92%。

3.资本过热风险

–国内已公布规划产能>200GW，但2025年全球需求预计仅5–8GW；行业预测2027年首轮价格战不可避免，单位产能资本开支或将再降30%。
