兵库县企业厅在姫路市丰富町神谷水库坝壁上设置的约5MW光伏电站于2016年2月开始了发电(图1)。

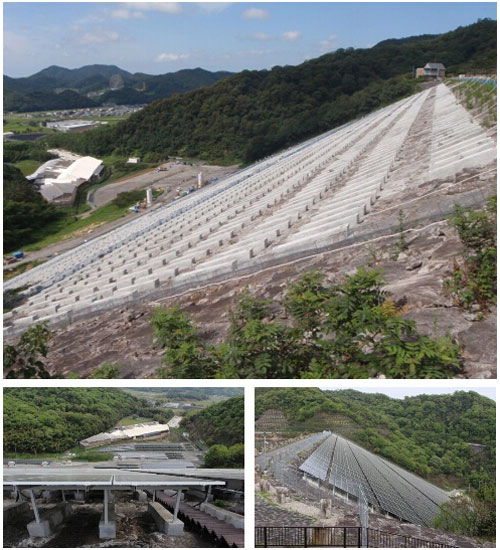

图1：神谷水库坝壁上设置的百万光伏电站铺设了1万9580张太阳能电池板(上图由兵库县企业厅拍摄，下图由日经BP社拍摄)

神谷水库是2000年度建成，用于供应自来水。丰水期水量富余时用水泵抽水蓄水，枯水期时使存储的水流入净水厂利用，是一座“抽水蓄水式水库”。

该水库利用建设时的取土场设置的光伏电站，已于2014年11月投入了运转(图2)。此次是建在坝壁上的百万光伏电站开始发电。

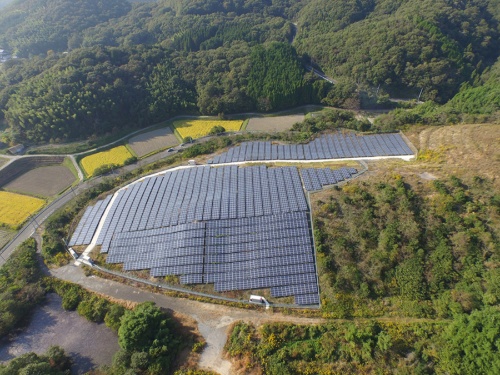

图2：在建设水库时的取土场建设的光伏电站在去往神谷水库大坝的山路途中(摄影：兵库县企业厅)

在用来拦水的“坝壁”上，铺设了太阳能电池板(图3)。神谷水库的坝壁是堆积岩石和沙土建造的“堆石坝”方式。

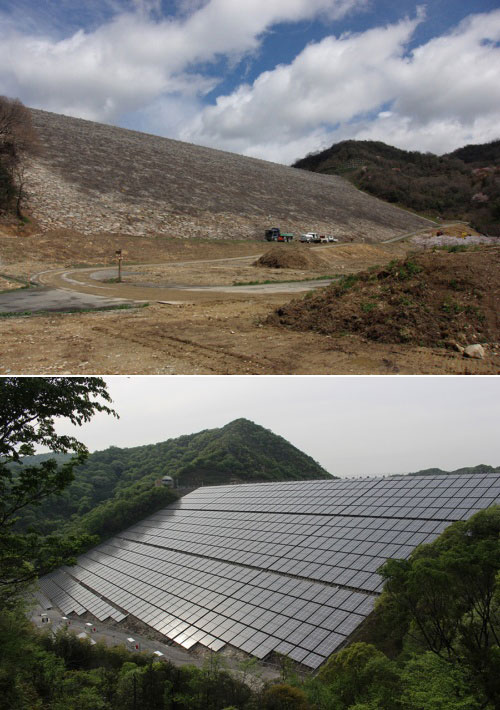

图3：在堆积岩石和沙土建造的坡面上固定电池板
上图为设置前，下图为设置后。朝南，能在设置角接近约30度的条件下发电(上图由Novac拍摄，下图由日经BP社拍摄)

由于坝壁朝南，比较适合开展光伏发电，因此决定用来建设基于可再生能源发电电力固定价格收购制度(FIT)的百万光伏电站。

神谷水库的百万光伏电站与平庄水库的项目一同，均是委托三和电气土木工事(大阪市)与Novac(兵库县姫路市)的合资企业开发的。因此，发电系统、基础和架台等采用了与平庄水库相同的方法和产品。

EPC(设计、采购及施工)服务由该合资企业负责。太阳能电池板采用夏普的单晶硅型产品，光伏逆变器(PCS)为东芝三菱电机产业系统(TMEIC)制造。

基础采用在坝壁表面的岩石上，用砂浆制成的方法(图4)。神谷水库的表面岩石重量有1～2吨，尺寸也大至1～2m等。在其上放上金属网框架，再向中间浇注砂浆。

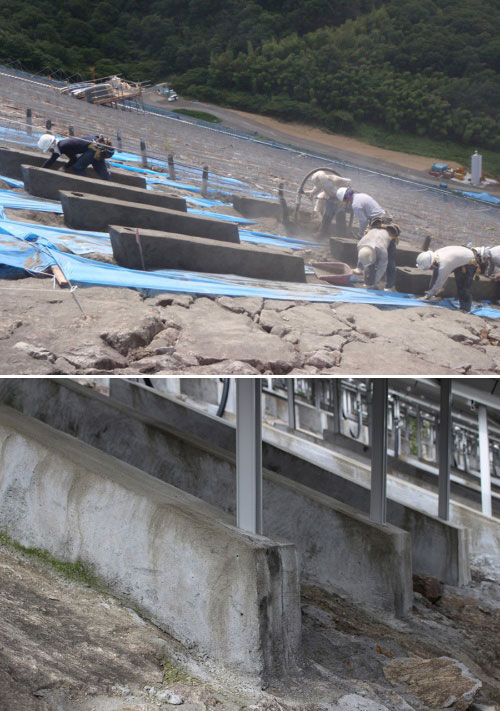

图4：在形成坝壁表面的岩石上形成基础
浇注砂浆的情形(上)，完成后(下)(上图由Novac拍摄，下图由日经BP社拍摄)

架台采用了铝制，埋入基础中固定。砂浆基础的中央有用于插入架台支柱的洞。在洞中插入支柱后，再浇注砂浆固定。

擅长坡面作业的施工人员

坝壁斜面长约150m(权现水库和平庄水库各为50m左右)，高约80m(权现水库约为33m，平庄水库约为26m)，坡度平均约为26度(权现水库和平庄水库平均约为22度)。

不但坡度陡(图5)，还要在非常长的斜坡上设置太阳能电池板，更增加了施工难度。

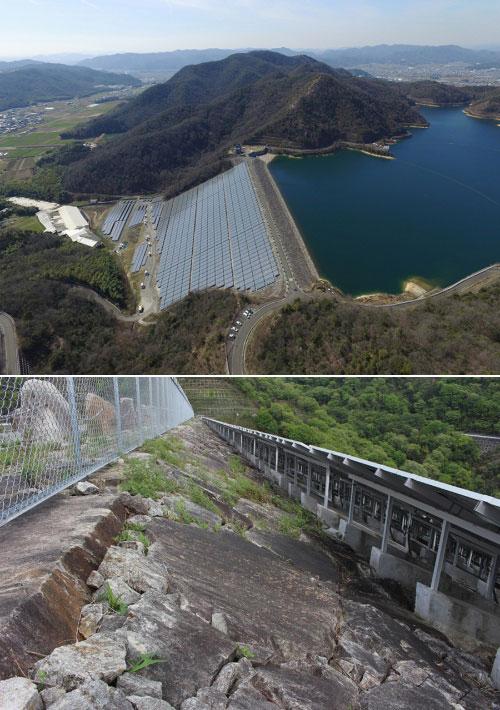

图5：像是滑雪场高级雪道的陡坡平均坡度约26度的斜面(上图由Novac拍摄，下图由日经BP社拍摄)

实际上，记者采访时在神谷水库的坝壁上来回走过，感觉是走在滑雪场高级雪道的陡坡上。

因这些条件，决定请能熟练在斜面上作业的“坡面施工人员”加入(图6)。最多的时候每天有大约100人施工。

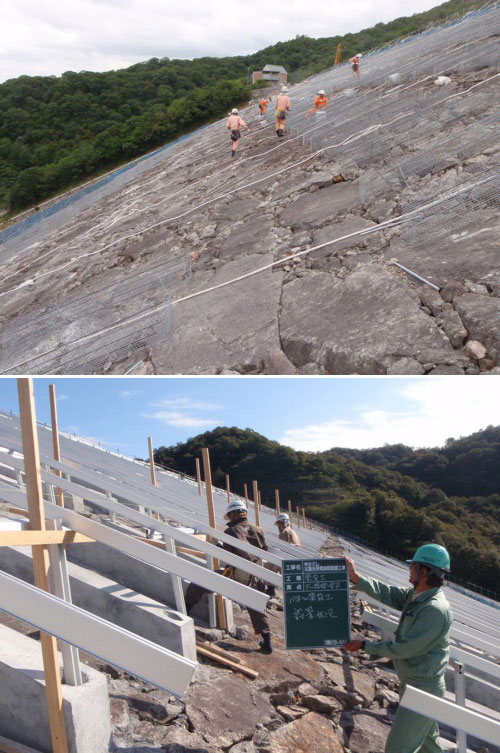

图6：由熟悉斜坡作业的施工人员施工考虑了鞋子的选择以及在坡面湿濡期停工等情况，确保了安全(摄影：Novac)

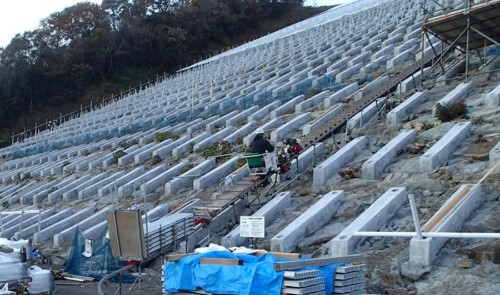

斜坡长约150m的神谷大坝，使用了单轨工程车(图7)。在原为检查坝壁等作业而设置的阶梯边完成的基础上铺设轨道，单轨工程车往返于坝壁上下，运送重物。阶梯在坝壁左右两侧各有一条，两条阶梯边各设了单轨车用轨道。

图7：利用单轨工程车运送重物斜面长约150m，有吊车够不到的场所(摄影：Novac)

采用轻量铝架台收到减轻作业负担的明显效果

此次，施工方面的一个优点是采用了铝架台。采用钢架台时，导轨和支柱等部材都很重，即使是平坦的场所也需要两名施工人员搬运。而铝架台一名施工人员就可以搬运，能减轻作业负担并缩短作业时间，据称效果非常明显。

铝架台采用组装后导轨与坡面同样倾斜26度的设计(图8)。基础完成后，以约50m范围内的阵列为一个区域，用临时固定器具和水准仪(使用线绳的构造物位置确认方法)，调节架台支柱的高度。由此，在吸收坝壁表面的小起伏的同时，实现了太阳能电池板面整齐划一的配置。

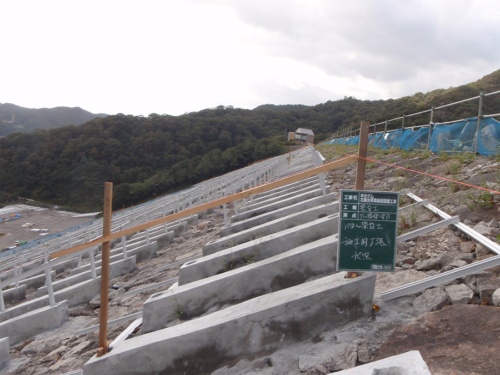

图8：采用导轨与斜面一样倾斜26度的设计调节架台支柱(摄影：Novac)
