柔性支架本该"又轻又省"，却因几道工序疏漏，在大风中成片倾倒。公开的事故调查报告里，记载着几乎相同的结局：组件撕裂、钢索下垂、锚具崩出。

风振失稳：某山地电站25m跨单层索

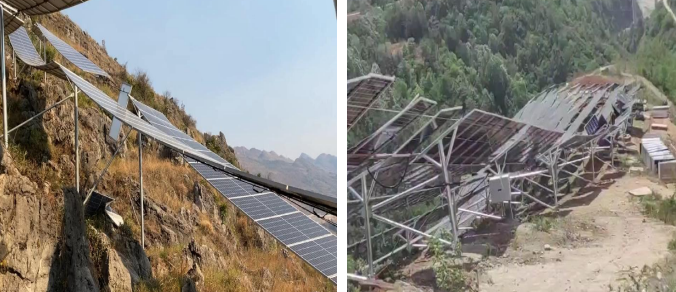

2019年5月，云南曲靖突发10级阵风，一处25米单跨的柔性支架阵列在二十秒内出现"波浪式"起伏，随后半数组件脱框。调查组给出的结论是"未设立体抗风索，结构自振频率与顺风向脉动频率接近，引发横风向大幅振动"。

从论文引用的监测曲线看，索体垂直振幅峰值达到1.8m，而一般设计要求不超过L/200（125mm）。共振一旦起振，每天的2-3级风也能把振幅推到危险区间，更不要说10级阵风。那次事故后，同一坡面改为"单索+双稳定索"方案，造价只增8%，抗风能力却提高三倍。

一句话教训：单层索不装抗风索，等于给风提供了免费共振靶。

锚具滑脱：某鱼塘电站三索体系垮塌

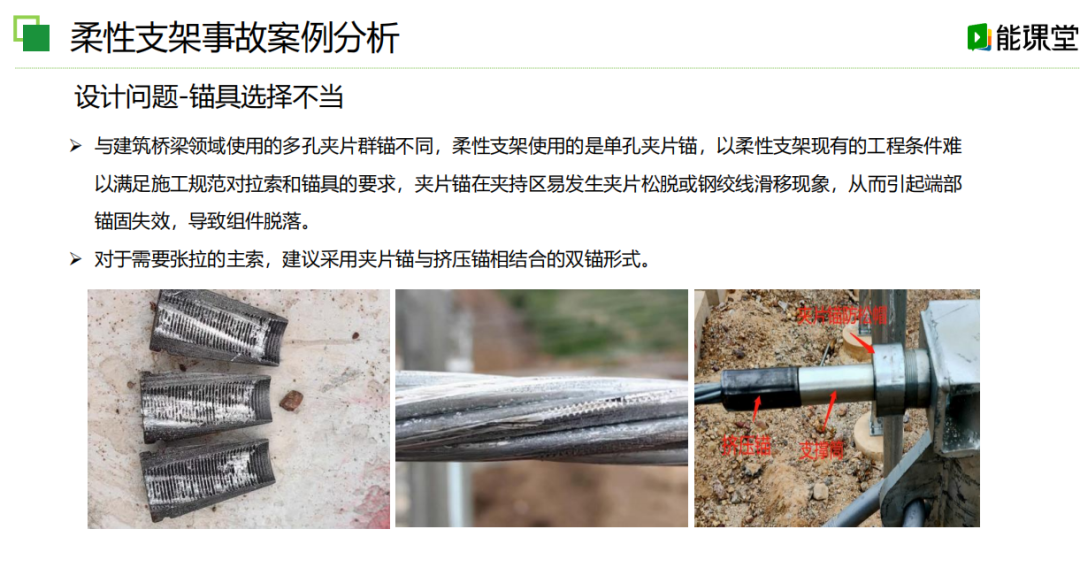

2021年台风"查帕卡"掠过广东阳江，一家渔光互补项目发生锚具区连续滑丝，三跨共1320块组件落水。公开检测报告记录，主索使用单孔夹片锚，夹片牙纹磨损严重，预紧力在48小时内衰减15%，低于设计最低值。台风登陆当晚，瞬时风速突破29m/s，锚固端失效，钢索像脱线风筝一样甩向水面。

问题在于"只检拉力，没检回缩"。夹片锚允许微量回缩，但当回缩量累计超过1mm，夹持力就急剧下降；若再叠加冲击荷载，牙纹会被二次切削。事故后，该区域改用"夹片锚+挤压锚"双保险，并在72小时内进行二次补张拉，滑丝率下降到千分之二。

一句话教训：锚具不回检、不补张，再粗的钢索也只是一根高级毛线。

腐蚀断丝：某污水厂屋顶索体开裂

上海嘉定区一座污水厂加盖光伏，运行第四年，两根Φ15.2mm钢绞线在端部1m处相继断裂，组件整排倾角下坠。公开资料写明，断裂口呈"杯锥状"，为典型疲劳+腐蚀复合失效。厂区硫化氢浓度高，设计只采用普通热镀锌（C3级），未加PE护套，也缺少定期油脂维护。

检测单位取样显示，锌层已被消耗80%，钢丝表面布满点蚀坑，疲劳极限下降约45%。在正常30kN拉力与风振弯矩共同作用下，蚀坑处形成微裂纹，裂纹扩展两年后出现瞬时断裂。后来补装的环氧涂层索+热缩管封口，至今未再发生类似破坏。

一句话教训：把C3防腐用在腐蚀等级C5的环境，省钱变成"省命"。

事故背后的共性问题

1.设计阶段对"极端风+共振"组合考虑不足，风洞试验或数值模拟缺位；

2.施工阶段只关注"张拉力值"，忽视锚具回缩、张拉顺序、防腐封闭；

3.运维阶段缺少索力监测与防腐复检，"一次张拉、十年不管"成常态。

柔性支架可以轻，但安全措施不能"轻量化"，把风振算清、锚固查细、防腐做到位。
